特性：

小體積、大功率

供電電壓可用交流電60~80VAC

20KHz斬波頻率

靜止時電流可自動減半

最大驅動電流為6.0A

細分精度可調，最大可達64細分

過壓，過流保護

應用領域:

適合各種中大型自動化設備和儀器，例如：激光制版機、貼標機、激光切割機、噴繪機、雕刻機、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。

概述:

MA880H是采用美國先進技術合作生產的高性能步進驅動器,適合驅動任何6A相電流以下的兩相或四相的中大型混合式步進電機。此驅動器還具有其它許多理想特點，例如：單電源供電、光隔離輸入、細分精度可選等。步距角細分功能可使電機運轉平滑，振動減少，噪聲降低，粗度提高。細分精度可由用戶輕易設定，最高可達128細分(25600步/圈)。當電機處于停止狀態時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。驅動器側面裝有一排八位撥碼開關組，用戶可輕易設定動態工作電流(共8等級)、靜態減流和細分精度;此驅動器可以直接采用60~80VAC輸入,省掉整流板,為客戶減少成本.

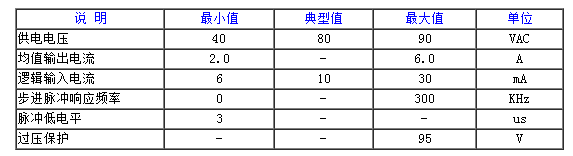

電氣規格:

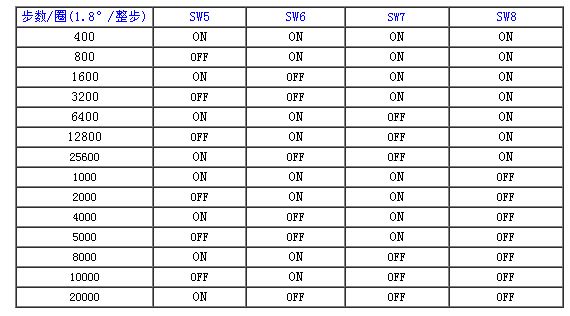

細分設定:

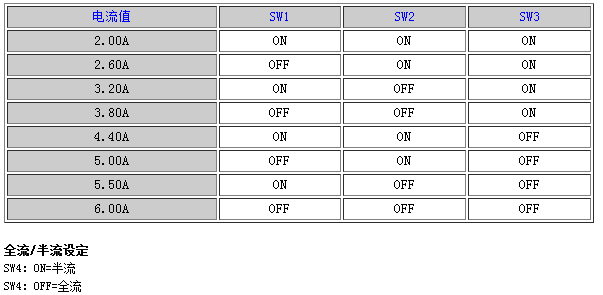

電流設定:


P1弱電接線信號描述:

P2強電接線信號描述:
